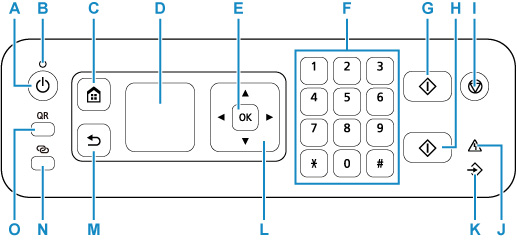

Nadzorna plošča

A: Gumb VKLOP (ON)

Vklopi in izklopi napravo. Pred vklopom naprave mora biti pokrov za dokumente zaprt.

• Vklop in izklop tiskalnika

B: Lučka VKLOP (ON)

Ko je naprava vklopljena, najprej utripa in nato sveti.

C: Gumb DOMOV (HOME)

Uporablja se za prikaz zaslona DOMOV.

• LCD in nadzorna plošča

D: LCD (zaslon s tekočimi kristali)

Prikaže sporočila, elemente menijev in stanje delovanja.

• LCD in nadzorna plošča

E: Gumb OK

Dokonča izbiro možnosti. Uporablja se tudi za odpravljanje napak.

F: Številski gumbi

Za vnos številskih vrednosti, kot je število kopij, in številke faksa/telefonske številke ter znakov.

G: Gumb Črno (Black)

Za zagon črno-belega kopiranja, optičnega branja, faksiranja itd.

H: Gumb Barvno (Color)

Za zagon barvnega kopiranja, optičnega branja, faksiranja itd.

I: Gumb Zaustavi (Stop)

Prekliče postopek, ko poteka tiskanje, kopiranje, optično branje ali prenos/sprejem faksa.

J: Lučka Alarm

Ko pride do napake, zasveti ali utripa.

K: Lučka Pomnilnik TELEFAKSA (FAX Memory)

Sveti, če so v pomnilniku tiskalnika shranjeni prejeti ali neposlani dokumenti.

L: Gumbi

Uporablja se za izbor menija ali nastavitev elementa. Ti gumbi se uporabljajo tudi za vnos znakov.

M: Gumb Nazaj (Back)

Za vrnitev na prejšnji zaslon.

N: Gumb Brezžična povezava (Wireless connect)

Ko pridržite gumb, ta zasveti. Tiskalnik nato preide v stanje pripravljenosti za enostavno povezavo z računalnikom in pametnim telefonom.

• Enostavna brezžična povezava

O: Gumb QR

Ko gumb QR sveti in ga pritisnete, se prikaže koda QR. Nato lahko pridobite dostop za Spletni priročnik, v katerem so opisane funkcije delovanja.

Strošek povezave z internetom pokrije kupec. Odvisno od pametnega telefona ali tabličnega računalnika kode QR morda ne boste mogli optično prebrati.
